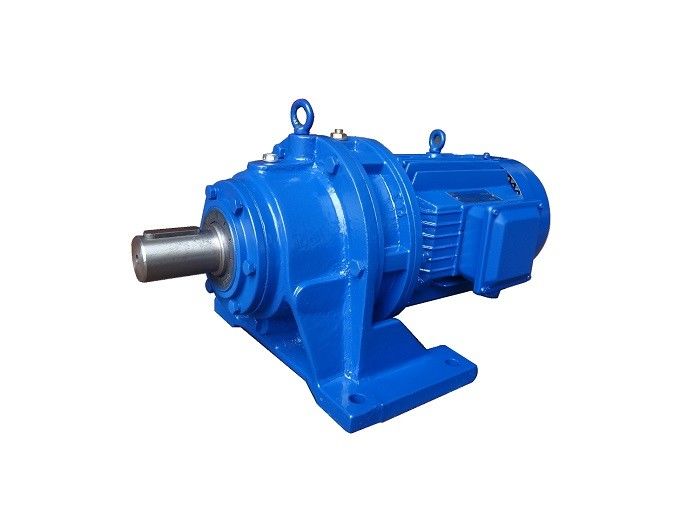

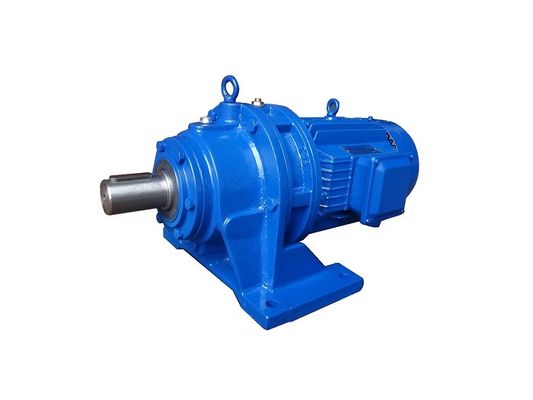

Redutor de roda de pinhas cicloidal planetário de alta precisão

Redutor de roda de pinhas cicloidal planetário de alta precisão

Princípio de funcionamento do redutor de roda de pinos cicloidal

Todo o dispositivo de transmissão do redutor de pinwheel cicloidal planetário pode ser dividido em três partes: parte de entrada, parte de redução e parte de saída.

No eixo de entrada é instalado um manto excêntrico duplo deslocado 180°. Dois rolamentos são instalados no manto excêntrico para formar um mecanismo H.Os furos centrais das duas rodas cicloidais são as vias de corrida dos rolamentos do braço rotativo na manga excêntricaA roda cicloide liga-se a um conjunto de engrenagens de pinos dispostas em forma de anel na engrenagem de pinos para formar um mecanismo interno de redução de malhagem com uma pequena diferença de dente.em redutores com relações de rotação pequenas, os dentes são equipados com dentes de alfinete.

Quando o eixo de entrada faz uma revolução com a manga excêntrica,devido às características da curva da galeria dentária na roda cicloidal e à limitação dos dentes de alfinete na engrenagem da agulhaQuando o eixo de entrada gira para a frente por uma revolução, a manga excêntrica também gira uma vez.e a roda cicloidal gira através de uma diferença dentária na direção oposta a ser desaceleradaCom a ajuda do mecanismo de saída W, a rotação de baixa velocidade da roda cicloidal é transmitida para a saída através do eixo do pin, resultando em uma velocidade de saída menor.

Parâmetro do redutor de roda de pinos cicloidal

Nota: Os indicadores de desempenho dos modelos correspondentes de máquinas de diferentes normas são basicamente os mesmos, mas a aparência, a instalação e as dimensões de ligação são ligeiramente diferentes.Os utilizadores devem tentar utilizar as normas JB/T2982-94A e B.

Exemplo de Modelo de Redutor de Rodas Cicloidais

Nota: No redutor de dois e três estágios, a combinação das relações de transmissão de cada estágio é, em princípio, a primeira etapa (final de alta velocidade) como a extremidade com a menor relação de transmissão,e da segunda ou terceira fase (i)O ponto de transmissão é o ponto de transmissão de alta velocidade.
