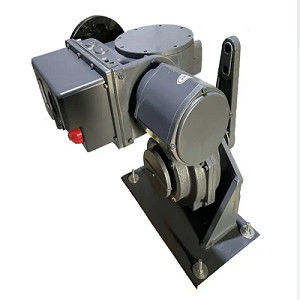

Acionador de válvulas elétricas de quatro voltas da série SD Acionador elétrico motorizado

Acionador de válvulas elétricas de quatro voltas da série SD Acionador elétrico motorizado

Apresentação geral do atuador da válvula de quartel:

Atuadores Elétricos de Quarta Volta usam energia elétrica para abrir, fechar ou acelerar válvulas que exigem posicionamento altamente preciso.São concebidos para automatizar o funcionamento preciso de válvulas que abrem e fecham através de um movimento rotativo de 90° (um quarto de giro), tais como válvulas de esferas, válvulas de enchufe, válvulas de estrangulamento, válvulas de descarga e válvulas de borboleta.Os atuadores rotativos de quarto de giro também podem ser usados para automatizar amortecedores para regular o fluxo de ar em chaminés e equipamentos de manipulação de ar para a indústria HVAC.

Acionadores de válvulas de quartelcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyO seu design compacto e o seu peso relativamente leve são ideais para situações em que o espaço de instalação é limitado, permitindo uma distância adicional para opções de tubulação alternativas.

Especificação do atuador de válvula elétrica de um quarto de giro:

Desempenho técnico do atuador elétrico de um quarto de turno:

1Menu de depuração em chinês e inglês, simples e intuitivo
2Suporta 3 métodos de controlo: (todos são isolamento de par óptico)
A. O comando do tipo de interruptor pode escolher o comando jog ou o comando save.
B. Padrão de controlo analógico 4-20mA, impedância do sinal de entrada 100Ω, impedância do sinal de saída < 750Ω. (configuração padrão)
C. Controle do autocarro MODBUS (facultativo)
3. Tem funções de identificação e correção da sequência de fases. A energia trifásica não precisa identificar a sequência de fases e o dispositivo pode funcionar normalmente quando conectado.
4O actuador de perda de fase de três fases para automaticamente e exibe a perda de fase.
5Existem várias medidas de protecção:
A. Limites eletrónicos
B. Protecção contra o excesso de binário
C. Protecção contra interrupção do sinal, permanência na posição, total fechamento, total abertura, três métodos a escolher
D. Protecção contra o sobreaquecimento do motor
E. Protecção do rotor parado, quando há um comando de comando, após 8S, não há nenhuma ação de retroalimentação e é julgado como parado.
6. Equipado com 4 vias de alarme contatos secos, itens de alarme podem ser selecionados através de configurações
7. Controle de alta precisão, erro ≤ ± 1%, frenagem adota frenagem de reação retardada, e a flutuação de corrente é pequena.
8Com função de controlo de emergência ESD.
9O nível de protecção mais elevado é IP67.

10Implementar as normas IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 e referência.
