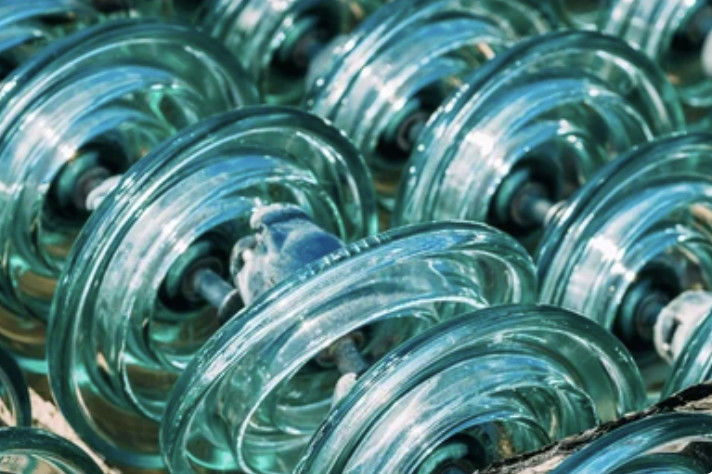

10KV-1000KV isolantes de disco de vidro endurecido para linhas de transmissão de alta tensão

10KV-1000KV isolantes de disco de vidro endurecido para linhas de transmissão de alta tensão

Principio de funcionamento do isolante de suspensão de disco

Um isolante de suspensão para uma linha elétrica aérea é composto por dois componentes principais: os braços cruzados e os isolantes de disco, que são acoplados por ligações metálicas.Estas partes isolantes de suspensão funcionam como um sistema para proteger a linha de transmissão.

Um conjunto completo de isoladores de suspensão é fabricado por cordão dos isoladores de disco usando o fio metálico.

Para as linhas de pólo onde o condutor está suspenso da seção inferior do isolante, os braços cruzados são usados para fixar o isolante no lugar.O braço cruzado também garante a estabilidade do isolante.

Cada disco para um isolante de suspensão é projetado para ter uma baixa tensão. Por exemplo, um único disco do isolante pode ser calibrado para ter 11 kV. Os discos são conectados em série,e a tensão desejada irá determinar o número de discos a serem usados no isolante.

A ligação em série do isolamento dos discos proporciona a máxima independência do isolante, isto é, o desempenho de um disco não depende dos outros.No caso de um disco falhar, o resto permanecerá intacto.

Especificação dos isoladores de vidro para linhas eléctricas
