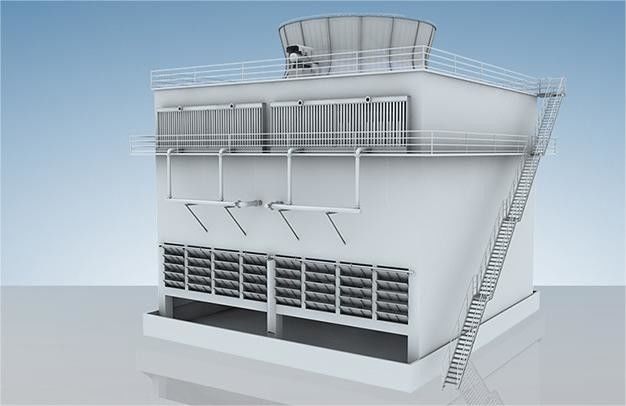

500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower

Torre de arrefecimento de circuito aberto de contra-fluxo de projecto forçado de 500 m3/h a 4500 m3/h

Produtos - Equipamento do tratamento da água - Torre de arrefecimento de circuito aberto
  • Destacar

    Torre de refrigeração de circuito aberto de tração forçada

    ,

    Torre de arrefecimento de circuito aberto de 500 m3/h

    ,

    Torre de refrigeração de circuito aberto de 4500 m3/h

  • Nome do produto
    Torre de refrigeração contra corrente
  • Fluxo
    500 m3/h-4500 m3/h
  • Partes de máquinas
    Ventilador de liga de alumínio/Redutor de motor/Colector de água multi-onda/Sistema de distribuição
  • Tipo
    Tipo de baixa temperatura/tipo padrão/tipo de temperatura média/tipo de temperatura elevada
  • Material de encaixotamento
    Estrutura de aço FRP composto
  • Aplicação
    Refrigeração de fluidos industriais
  • Lugar de origem
    Jiangsu, China
  • Certificação
    GB7190.2-1997
  • Número do modelo
    Série NH
  • Quantidade de ordem mínima
    1

Torre de arrefecimento de circuito aberto de contra-fluxo de projecto forçado de 500 m3/h a 4500 m3/h

  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
Obtenha o preço contacto

Torre de refrigeração de contra-fluxo de 500m3/H-4500m3/H Torre de refrigeração de circuito aberto



Princípio de funcionamento:


A água quente entra na torre de resfriamento do topo, geralmente através de tubos.
Um ventilador ou outro equipamento de ventilação no fundo da torre introduz ar de arrefecimento no fundo da torre de arrefecimento.
A água quente flui através da camada de embalagem e troca calor com o ar de arrefecimento que sobe.
O calor da água quente é transferido para o ar, fazendo com que a temperatura da água caia, enquanto o ar aquece e remove o calor.



Áreas de aplicação:


As torres de arrefecimento abertas de contra-fluxo são amplamente utilizadas em centrais elétricas, plantas químicas, refinarias e outros locais industriais para arrefecer a água em circulação,líquidos de refrigeração ou outras águas quentes ou fluidos gerados pelo processo de produção.
Estas torres de arrefecimento ajudam a manter a temperatura normal de funcionamento dos equipamentos industriais e reduzem as emissões de calor do processo de produção.



Manutenção e otimização do desempenho:


As torres de arrefecimento abertas de contra-fluxo requerem manutenção regular, incluindo a limpeza da embalagem, a verificação dos tubos e válvulas, etc.
Otimizar o desempenho da torre de arrefecimento pode ser alcançado através da seleção adequada de embalagens, ajuste do ventilador e controle da circulação de fluidos para garantir a melhor eficiência de troca de calor.



Especificação do produto:



Tipo capacidade de água m3/h tamanho exterior ventilador

tubo de entrada de água

DN ((mm)

água

distribuição

altura do tubo

mm

 Outro tamanho peso

padrão

ruído local

dB ((A)
B ((mm) H (mm)

Diâmetro

mm

volume do ar

x10^4m3

Potência do motor N ((KW)

 B1 L H1 H2 A

secos

t

tamanho do concreto

m3

molhado

t
10NH-500 500 6400 9200 4000 32.4 22 350

5200

 3200 19200 2700 6500 2121 15.4 24 91.8 ≤ 75
10NH-750 750 7800 10376 5000 48 30 450 5750 3900 23400 3200 7300 2352 22.1 29 118.2 ≤75
10NH-1000 1000 9000 11555 6000 64 45 500 6300 4500 27000 3700 7900 2526 28.4 36 148.4 ≤ 75
10NH-1500 1500 11000 13228 7000 96 75 600 7150 5500 33000 4200 9200 4784 40.3 60 235.6 ≤ 75
10NH-2000 2000 12800 14500 8000 130 92 700 7250 6400 38400 4500 9750 5184 53.9 77 306.9 ≤ 75
10NH-2500 2500 14400 14550 8530 157 110 800 7250 7200 43200 4500 9750 5034 65.7 100 409.3 < 75
10NH-3000 3000 15800 15350 8530 190 132 900 7500 7900 47400 4700 10550 5534 77.6 120 473.2 ≤ 75
10NH-3500 3500 17000 15400 8530 218.5 160 900 7600 4250 34000 5000 10600 5584 86.5 180 651 ≤ 75
10NH-4000 4000 18200 16112 9140 252 185 1000 7800 4550 36400 5200 11050 5734 99.1 200 728.5 ≤ 75
10NH-4500 4500 19300 16712 9140 282 220 1000 8100 4825 38600 5500 11650 6034 109 220 805.1 ≤ 75

Condição de concepção:

db temp=31,5°C

wb temp=28°C

pressão barométrica = 1,004x10^5 Pa

Temperatura da água de entrada = 43°C Temperatura da água de saída = 33°C

Nota:

1O peso do equipamento é calculado em unidades de uma única torre.

2.o peso seco é o peso do produto entregue, o tamanho do concreto é a estrutura de concreto

3. A gravidade específica do betão é calculada em 2,6 t/m3, o peso úmido é o peso de operação da torre



Torre de arrefecimento de circuito aberto de contra-fluxo de projecto forçado de 500 m3/h a 4500 m3/h 0Torre de arrefecimento de circuito aberto de contra-fluxo de projecto forçado de 500 m3/h a 4500 m3/h 1
