GB/T 9770 Cinturão transportador reforçado de aço Cinturão transportador de corda de arame para transmissão de material
-
Destacar
GB/T 9770 Cintos transportadores de cordão de aço
,Cintas transportadoras de cordão de aço anti-rasgão
,Cinturão transportador de corda de arame de 1400 mm
-
Nome do produtoCintos transportadores de cordão de aço
-
MateriaisTecido de borracha+EP
-
QualidadeAlto nível
-
UtilizaçãoTransimission material
-
CaracterísticasAnti-rasgão resistente ao calor
-
Largura do cinto800-2800 mm
-
Lugar de origemChina
-
CertificaçãoGB/T 9770
-
Número do modeloS.T.
GB/T 9770 Cinturão transportador reforçado de aço Cinturão transportador de corda de arame para transmissão de material
GB/T 9770 Cinturão transportador reforçado de aço Cinturão transportador de corda de arame para transmissão de material
Descrição do produto:

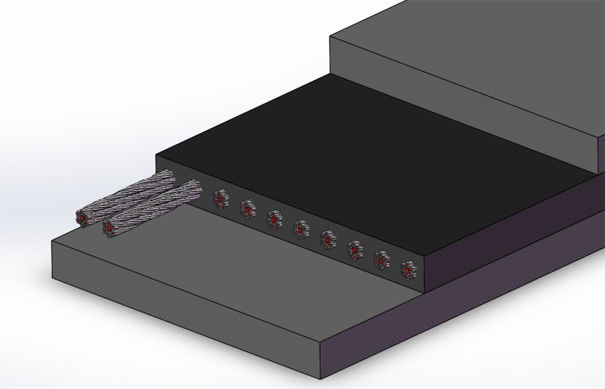

A cinta transportadora de arame de aço é uma cinta transportadora de borracha com arame de aço como esqueleto.Tem as vantagens de alta resistência à tração, boa resistência a impactos, longa vida útil, pequeno alongamento em uso, boa formação de sulcos e boa resistência à flexibilidade.grandes distâncias, e altas velocidades.
Parâmetro do produto:
1) Cintas transportadoras de fio de corda exemplos de marcações (normas de aplicação: GB/T 9770)
Por exemplo, GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Código padrão
1400 ------ comprimento (m)
2200 ------ Largura (mm)
ST3150 ------ Especificações de resistência
8+8 ------ A espessura da cola de revestimento superior e inferior
H ------ Código do nível de desempenho da camada de cobertura
2) Especificação da resistência da correia transportadora do cabo de aço:
| Ponto | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Resistência à tração longitudinal N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Diâmetro nominal máximo da corda de arame mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Espaçamento entre cabos de arame mm |
10 ± 1.5 | 10 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 16 ± 1.5 | 17 ± 1.5 | 17 ± 1.5 |
|
Espessura da cola da tampa superior mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Espessura da cola inferior da tampa mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Especificação da largura da corda de arame:
|
Largura mm |
Número de cabos de arame | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Tabela de desempenho da camada de revestimento da cinta transportadora de fios de arame:
| Código de nível | Força do cabo de tração, MPa≥ | Prolongamento na ruptura, %≥ | Quantidade de desgaste, mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| Observação:D* Em condições de trabalho de desgaste intenso;H* Em condições de trabalho de arranhão intenso;L* Em condições normais de trabalho;P* Resistente ao óleo, resistente ao calor, resistente a ácidos e ácidos-alcalinos,Cintas transportadoras resistentes ao frio e geralmente ignífugas | |||
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
