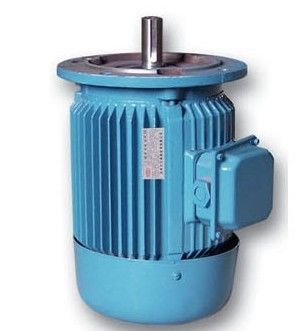

YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage

YE3 Série 3 Fase 4 Motor de indução de gaiola de esquilo de pólo de baixa tensão

Produtos - Transportando o equipamento - motor assíncrono trifásico
  • Destacar

    1500 r/min Motor assíncrono de três fases

    ,

    Motor assíncrono trifásico de baixa tensão

    ,

    3 Fase 4 Motor de indução de gaiola de esquilo de pólo

  • Nome do produto
    Um motor de indução de três fases de 4 polos
  • Características
    Baixa tensão
  • velocidade síncrono
    1500 r/min
  • Tamanhos do quadro
    63 ¢ 355
  • Output nominal
    0.12 ¢375 kW
  • Ciclo de trabalho
    S1
  • Método de arrefecimento
    IC411
  • Nível da eficiência
    IE3
  • Número de postes
    2, 4, 6, 8
  • Voltagem
    380 V
  • Frequência
    50 Hz
  • Classe de isolamento
    F
  • Grau de protecção
    IP55
  • Disposição de montagem
    V1/B3/B5/B14/B35/B34 ou outro
  • Concha
    Corpo de ferro fundido, corpo de alumínio
  • Lugar de origem
    China
  • Número do modelo
    Série YE3

YE3 Série 3 Fase 4 Motor de indução de gaiola de esquilo de pólo de baixa tensão

  • YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage
Obtenha o preço contacto

YE3 Série 3 Fase 4 Motor de indução de gaiola de esquilo de pólo de baixa tensão

Motor assíncrono trifásicoVisão geral:

Os motores IEC Frame Metric são concebidos para satisfazer as normas internacionais (requisitos GB18613-2012) e são motores de substituição para aplicações no estrangeiro e componentes de máquinas.Os motores de estrutura IEC oferecem impregnação por pressão de vácuo para um desempenho elétrico ideal, rolamentos de grandes dimensões em ambas as extremidades para acoplamento direto, proteção IP55. Selecione entre B3, B5, V1, B35, B14 ou B34 montagem para substituir ou importar em uma variedade de aplicações de bombas, transportadores,Ventiladores e mais.

3 Fase 4 Motor de indução por póloCaracterísticas:

1Função nominal do inversor: 2:1CT & 10:1VT a 380V 50 Hz

2Grau de protecção: IP55

3Anexo: TEFC

4Torque do rotor de bloqueio elevado

5. Processo VPI aplicado para melhor desempenho elétrico

6. quadro IEC132 e maior adequado para arranque Y/Delta

7- Placa de identificação de 380 V 50 Hz ou 400 V 50 Hz

8Rolamentos de esferas de grandes dimensões para acoplamento directo

9Classe de isolamento

10Caixa de junção com glândulas

11. F2 posição de montagem, F1, F3 também está disponível

12Ventilador bidirecional

13. Todos os motores equipados com a marca CE

3 Dados de desempenho do motor de indução por pólo de fase 4:

型 号

Tipo

功率

kW

额定

电流

A

转速

r/min

eficiência

Ef. %

功率

Número

P.F.

额定

转矩

N.m

堵转转矩

额定转矩

Tst

TN

堵转 eléctrico

额定电流

- Não.

IN

Máximo de rotação

额定转矩

Tmax

TN

噪声

dB ((A)
同步转速 3000 r/min
ANO 33-15S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.3 92
Ano de execução 132 234 2985 95.4 0.90 422 1.8 7.1 2.3 92
ANO 3315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.3 92
YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92
ANO 3315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92
ANO 3315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92
Ano de execução 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100
Ano de execução 250 436 2985 95.8 0.91 800 1.6 7.2 2.2 100
Ano de execução 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100
YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2 100
Ano de execução 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100
Ano de execução 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100
同步转速1500 r/min
YE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52
YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52
YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55
YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55
YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56
YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56
YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.3 59
YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.3 59
YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.3 64
YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64
Ano de execução 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.3 65
ANO 1332S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.3 71
YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.3 71
Ano de execução 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.3 73
YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.3 73
YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.3 76
YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.3 76
YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.3 76
Ano de execução 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.3 78
Ano de execução 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.3 78
Ano de execução 55 103 1485 94.6 0.86 354 2.0 7.4 2.3 79
Ano de execução 75 136 1490 95.0 0.88 481 2.0 6.7 2.3 80
Ano de execução 90 163 1490 95.2 0.88 577 2.0 6.9 2.3 80
Ano de execução 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80
ANO 33-15S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88
Ano de execução 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88
Ano de aplicação 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88
YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88
Ano de aplicação 200 352 1490 96.0 0.90 1282 2.0 7.1 2.2 88
Ano de aplicação 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 88

Motor assíncrono de baixa tensãoDimensões

YE3 Série 3 Fase 4 Motor de indução de gaiola de esquilo de pólo de baixa tensão 0

机座号

Quadro

极数

Polonês

 安装 尺 寸 Dimensão de montagem 外 形 尺 寸Dimenção geral
A B C D E F G H K AA BB HA AB Ar condicionado AD Doença de Huntington L
63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230
71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255
80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 295
90S 2,4,6,8 140 100 56 24 50 8 20 90 10 34 170 12 180 180 165 255 345
90L 125 210 385
100 litros 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390
112M 2, 6,8 190 140 70 28 60 8 24 112 12 45 200 14 230 225 190 300 420
4 230 450
132S 2,4,6,8 216 140 89 38 80 10 33 132 12 55 190 18 265 270 220 350 465
132M 178 230 505
160M 2,4,6,8 254 210 108 42 110 12 37 160 15 65 260 20 315 320 260 420 610
160 litros 254 304 650
180M 2,4,6,8 279 241 121 48 110 14 42.5 180 15 70 311 22 355 360 265 445 685
180L 279 349 725
200 litros 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775
225S 4,8 356 286 149 60 140 18 53 225 19 78 375 28 435 450 325 550 815
225M 2 311 55 110 16 49 400 810
4,6,8 60 140 18 53 840
250M 2 406 349 168 60 140 18 53 250 24 80 445 30 490 510 380 630 920
4,6,8 65 58
280S 2 457 368 190 65 140 18 58 280 24 90 485 35 545 550 395 675 965
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1015
4,6,8 75 20 67.5
315S 2 508 406 216 65 140 18 58 315 28 120 570 45 635 630 540 855 1180
4,6,8,10 80 170 22 71 1210
315M 2 457 65 140 18 58 610 1215
4,6,8,10 80 170 22 71 1245
315L 2 508 65 140 18 58 680 1290
4,6,8,10 80 170 22 71 1320
355M 2 610 560 254 75 140 20 67.5 355 28 130 690 52 735 715 645 1000 1390
4,6,8,10 95 170 25 86 1420
355L/L1 2 630 75 140 20 67.5 750 1500
4,6,8,10 95 170 25 86 1530
355L2/L3 2 80 170 22 71 1530
4,6,8,10 110 210 28 100 1570
