Cinturão de rolamento transportador à prova de poeira

Cinturão de rolamento transportador à prova de poeira

Visão geral:

Os rolos transportadores de correia são dispositivos usados para suportar a correia transportadora e os materiais transportados nela, e para garantir o funcionamento estável da correia transportadora.rolos de canalização, rolos de inclinação para a frente, rolos de transição, rolos superiores paralelos, rolos tampão, rolos de autoalinhamento e rolos de retorno de ramificação (branco inferior).

Classificação:

1. Rolos de transporte por canalização:São utilizados para transportar galhos (galhos superiores), disponíveis em 35° e 45°.

2. Rolos de transporte de cargas de inclinação:Os rolamentos laterais do vagão de 35° são inclinados para a frente 15° na direcção de marcha para assegurar uma boa centralização da cinta transportadora e reduzir a probabilidade de desvio (Figura 9).

3Rolha de transição:utilizado entre o rolo de cabeça ou de cauda e o primeiro conjunto de rolos com ranhuras. The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedExistem três tipos de rolos de transição: 10°, 20° e 30°.

4- Rolhas paralelas superiores:Usado para transportar itens acabados.

5- Rolo de amortecimento:Existem rolos de amortecimento tipo anel de borracha com ranhuras de 35° e 45°, instalados abaixo do canal de condução da secção receptora de material,pode absorver a energia cinética de impacto da correia quando os materiais transportados caem, prorrogando a vida útil da cinta transportadora (Figura 10).

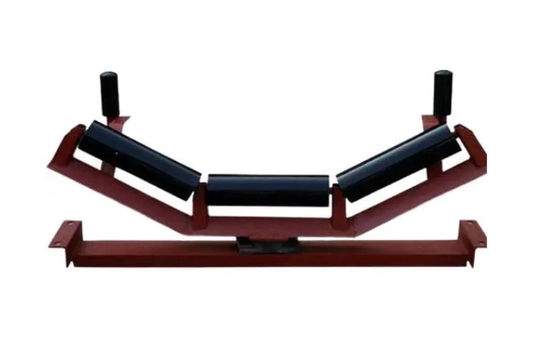

6. Rolha auto-alinhada:Existem dois tipos de rolos autoalinhados: tipo de atrito e tipo cônico (ver figuras 11 e 12).Ele pode impedir que a cinta transportadora de vagar e desempenhar o papel de centralização e ajuste de desvioOs ramos superior e inferior estão disponíveis.

7. Retorno do rolor de ramificação/rolor de ramificação inferior:plano (ver figura 13), em forma de V, inclinação para a frente em forma de V (ver figura 14), pente em forma de V (ver figura 15), espiral (ver figura 15, figura 16) e inverso em forma de V e outros tipos.Os rolos inferiores inclinados para a frente em forma de V e em forma de V são usados para larguras de banda maiores e podem centrar a cinta transportadora descarregadaOs rolamentos em forma de V e em forma de V inversa são montados juntos para ter um melhor efeito anti-desvio.Os rolos em forma de V, em forma de pente e em forma de espiral podem remover materiais pegajosos ligados à cinta transportadora, manter a superfície do cinto limpa e correr sem desvios.

Números:
