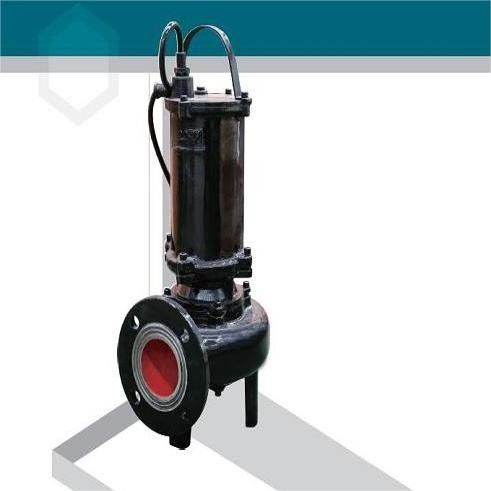

Bomba submersível submersível para tratamento de águas residuais
-
Destacar
Weishiepc 1470r/min Bomba Submersível de Esgoto
,Weishiepc 2825r/min Bomba submersível de esgoto
,Weishiepc 15m3/h bomba de lodo submersível
-
Nome do produtoBomba submergível da pasta
-
MateriaisFerro fundido
-
Fonte de energiaEletrodomésticos
-
Potência22 quilowatts
-
UtilizaçãoInstalações de tratamento de águas residuais
-
Velocidade1470 r/min, 2825 r/min, 2840 r/min, 2880 r/min, 2890 r/min, 2900 r/min
-
Lugar de origemChina
-
Número do modeloSérie WQC
Bomba submersível submersível para tratamento de águas residuais
Bomba submersível submersível para tratamento de águas residuais
Condições de trabalho do produto
1A temperatura do meio não deve ser superior a 40°C, a densidade1050kg/m e o valor do pH no intervalo de 5 a 9.
2Durante o funcionamento, a bomba não deve estar inferior ao nível de líquido mais baixo, ver "Nível de líquido mais baixo".
3.Tensão nominal 380V, frequência nominal 50Hz.O motor só pode funcionar com êxito se os desvios da tensão nominal e da frequência não forem superiores a ±5%.
4O diâmetro máximo do grão sólido que atravessa a bomba não deve ser superior a 50% do diâmetro da saída da bomba.
Especificações do produto
Por exemplo, 50WQC15-8-0.75
50------Abertura do esgoto ((mm)
WQ------Bomba submersível de esgoto
C------ Estrutura de terceira geração
15------Capacidade ((m3/h)
8------Cabeça (m)
0.75------Poder do motor montado (kw)
| 序号 | 型号 | 排口径Diâmetro da saída (mm) | 流量 Capacidade | 扬程 Cabeça (m) | 转速 Velocidade (r/min) | 功率 Potência (kw) | 效率 Eficiência (%) | Pesos (kg) | |
| - Não, não. | Tipo | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 Diâmetro da saída (mm) |
流量 Capacidade | 扬程 Cabeça (m) |
转速 Velocidade (r/min) |
功率 Potência (kW) |
效率 Eficiência (%) |
Peso Peso (kg) |
|
| - Não, não. | Tipo | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Estruturas de produtos
Rodízio:Rolamentos de alta qualidade, que, com uma configuração razoável, podem prolongar a duração da bomba.
Refrigeração:Refrigeração da bomba:refrigeração directa por meio da bomba para bombear o meio
Motor:Isolamento de classe F, temperatura máxima de funcionamento de 155°C e de grau de protecção IPX8 com vedação eficaz.
Segregação mecânica:Usar vedação mecânica de alta qualidade, dois modos de vedação fornecem ao motor uma proteção dupla.
Câmara de óleo:O óleo pode lubrificar e arrefecer a vedação mecânica e realizar a função de segurança, impedindo que o líquido penetre no motor.O ar de uma certa quantidade deixada dentro da câmara pode diminuir a pressão acumulativamente levantado.
Impeller:O projeto otimizado deixa a bomba uma capacidade poderosa em drenagem de fibras e sólidos e não bloqueando no transporte de líquidos
Carcaça da bomba:A utilização do know-how CAD/CAM torna a bomba mais eficiente e reduz o desgaste.
Eixo:
A bomba é coaxial com o motor
O eixo giratório esticado concebido para ser o mais curto possível pode ser reduzido com a sua deflexão e vibração, prolongar a duração da vedação mecânica e do rolamento e reduzir o ruído durante o funcionamento.
Sistema de monitorização:
No interior do estator existem três interruptores de controlo de calor de série incrustados, que estão no estado de "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), quando a vedação mecânica do lado da bomba vazar e a relação óleo/água na câmara de óleo atingir uma certa concentração, para cortar automaticamente a energia para parar o trabalho da bomba.
Função para verificar se o motor está disponível com o gabinete de comando elétrico, de modo a evitar que ele queime devido a qualquer falta de fase.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
