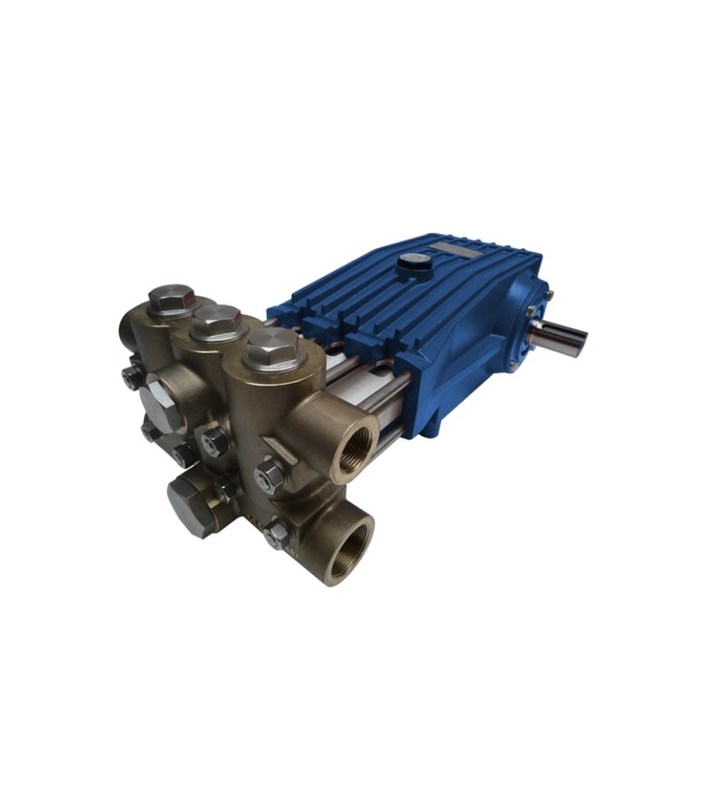

3WP80 Bomba triplêx de pistão de alta pressão Bomba triplêx recíproca
Bomba de pistãoIntrodução:
Bomba de pistãosão bombas triplx (três êmbolos), de deslocamento positivo, de deslocamento recíproco triplx.Cada rotação do eixo de válvula cria um movimento direto nas hastes do êmbolo [pistão] resultando numa saída positiva de fluxo da bombaEsta saída da bomba [fluxo] está em relação direta com a velocidade (aqui, traços/minuto) da bomba.O diâmetro do êmbolo e o comprimento do curso determinam a quantidade de líquido manuseado a cada curso e revoluçãoA pressão de descarga é criada pela restrição colocada no fluxo através de bocas ou restrições a jusante.
O nossobombas de êmbolo triploxEstas bombas de alta pressão triplex alternativas podem também ser alimentadas por um variador para ajustar o fluxo conforme necessário com as alterações da demanda.A restrição a jusante exigirá ajuste ou uma válvula para regular a mudança de fluxo.
Durante o curso de sucção, o êmbolo se move para a esquerda, causando a válvula de retenção na sucção.Bomba de deslocamento positivo recíprocolinha de operação entre o reservatório e o cilindro da bomba para abrir e admitir água do reservatório.colocação da válvula de retenção na linha de sucção e abertura da válvula de retenção na linha de descarga. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
Bomba de pistãoEspecificações:
| Carga nominal do pistão: 3100 kg |
Duração do curso: 80 mm |
Peso: 1500 kg | ||||||||||||
|
3WP80 Bomba de alta pressão triplêx |
||||||||||||||
| Diâmetro do êmbolo (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| Pressão de trabalho (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| Velocidade (min) | Fluxo L/min M3/h Potência KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
Umin | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| - Não, não. | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ Quando você quiser selecionar um tipo de bomba recíproca de alta pressão com uma certa taxa de fluxo e pressão e bomba de alta pressão para meio especial,Por favor, adquira o seu mais recente desenho geral e desenho da fundação da nossa fábrica.
Aplicação da bomba de êmbolo:
Limpeza e lavagem a alta pressão
Ensaio de pressão hidrostática
Limpeza de veículos, ferrovias e aeronaves
Limpeza de tubos e tubos
Limpeza de tanques, recipientes e reatores
Limpeza de esgotos e de esgotos
Eliminação de tinta e remoção de ferrugem
Pulverização / nebulização / nebulização
Injecção / alimentação / dosagem
Bombas de alta pressão para osmose reversa
Corte, remoção e demolição
Desburo
