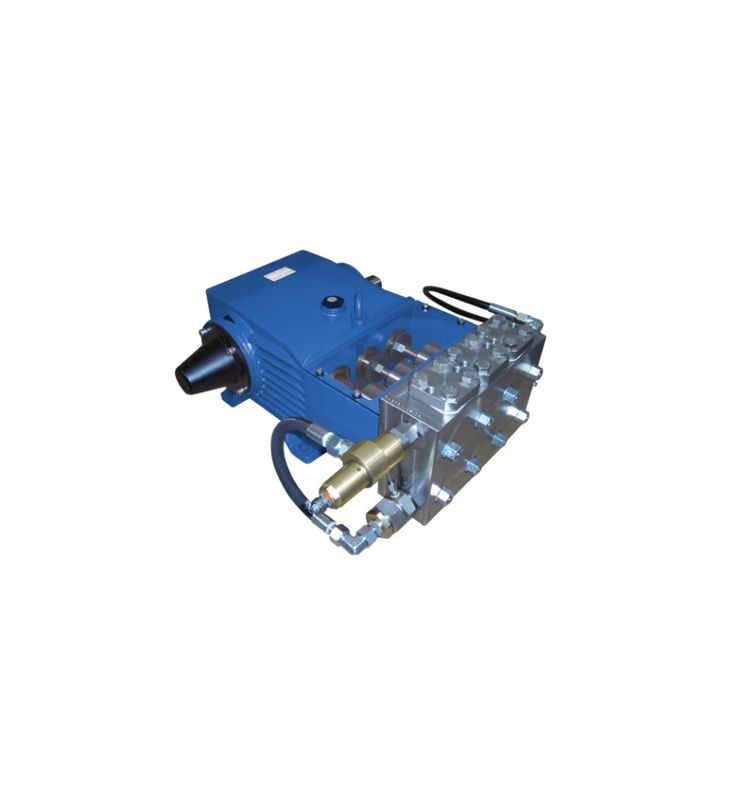

3WP60 Bomba de pistão de alta pressão Bomba triplêx recíproca
Bomba de pistão de alta pressãoIntrodução:
1. Durável
Bomba de combustível triplésAs bombas de êmbolo triplo são construídas de acordo com os mais elevados padrões de qualidade para aplicações de alta pressão em terra e no mar.incluindo os ensaios de injecção e hidrostáticaAmplamente utilizadas para criar um fluxo de fluido sob pressão extremamente elevada, as nossas bombas de êmbolo triplo de alta pressão são concebidas para uma durabilidade e fiabilidade ótimas.
2- Constante.
Um deslocamento positivo ouBomba recíproca Os componentes são concebidos para proporcionar um elevado desempenho, independentemente das condições ou desgaste operacional.A construção de aço inoxidável é resistente à corrosãoCom pouca manutenção e fiabilidade, as nossas bombas triplex fornecem um fluxo de pressão suave e constante e uma poderosa sucção.
3Adaptável
Bomba de combustível triplésOs selos especiais podem ser instalados de acordo com as suas necessidades.Apoiamos os nossos produtos durante todo o seu ciclo de vida para otimizar o seu investimento.
Bomba de pistão de alta pressãoEspecificações:
|
Carga nominal do pistão: 2100 kg |
Duração do curso: 60 mm |
Peso: 500 kg | |||||||||||
|
3WP60 Bomba de alta pressão triplêx |
|||||||||||||
| Diâmetro do êmbolo (mm) | 72 | 65 | 60 | 50 | 42 | 38 | 30 | 27 | 22 | 20 | 19 | 16 | |
| Pressão de trabalho (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | |
| Velocidade (min) | Fluxo L/min M3/h Potência KW | ||||||||||||
|
90 |
U/min | 66 | 53 | 45 | 31 | 22 | 18 | 11.4 | 9.2 | 6.1 | 5 | 4.5 | 3.2 |
| M3/h | 3.9 | 3.2 | 2.7 | 1.9 | 1.3 | 1.1 | 0.68 | 0.55 | 0.37 | 0.3 | 0.27 | 0.19 | |
| KW | 2.64 | 6.36 | 7.2 | 7.44 | 7 | 7.2 | 6.8 | 7.3 | 7.32 | 7 | 7.2 | 6.4 | |
|
110 |
L/min | 80 | 65 | 55 | 39 | 27 | 22 | 14 | 11 | 7.5 | 6.2 | 5.6 | 3.9 |
| M/h | 4.8 | 3.9 | 3.3 | 2.3 | 1.6 | 1.3 | 0.8 | 0.66 | 0.45 | 0.37 | 0.33 | 0.23 | |
| KW | 3.2 | 7.8 | 8.8 | 9.36 | 8.64 | 8.8 | 8.4 | 8.8 | 9 | 8.68 | 8.96 | 7.8 | |
|
130 |
L/min | 95 | 77 | 66 | 46 | 32 | 26 | 16.5 | 13 | 8.8 | 7.3 | 6.6 | 4.7 |
| MP/h | 5.7 | 4.6 | 3.9 | 2.7 | 1.9 | 1.6 | 0.8 | 0.53 | 0.44 | 0.39 | 0.28 | ||
| KW | 3.8 | 9.2 | 10.5 | 11 | 10 | 10 | 9.9 | 10 | 10 | 10 | 10 | 9.4 | |
|
140 |
L/min | 103 | 84 | 71 | 49 | 35 | 28 | 18 | 14 | 10 | 8 | 7 | 5 |
| M3/h | 6.17 | 5.03 | 4.25 | 2.95 | 2.10 | 1.68 | 1.08 | 0.84 | 0.60 | 0.48 | 0.42 | 0.30 | |
| KW | 4 | 10 | 11 | 11 | 11 | 11 | 11 | 11 | 12 | 11 | 11 | 10 | |
|
200 |
L/min | 146 | 119 | 102 | 70 | 50 | 41 | 25 | 21 | 14 | 11 | 10 | 7 |
| M3/h | 8.74 | 7.13 | 6.11 | 4.19 | 2.99 | 2.46 | 1.50 | 1.26 | 0.84 | 0.66 | 0.60 | 0.42 | |
| KW | 6 | 14 | 16 | 17 | 16 | 16 | 15 | 17 | 17 | 15 | 16 | 14 | |
|
280 |
L/min | 205 | 167 | 142 | 99 | 70 | 57 | 36 | 29 | 19 | 16 | 14 | 10 |
| MP/h | 12.2 | 10 | 8.50 | 5.93 | 4.19 | 3.41 | 2.16 | 1.74 | 1.14 | 0.96 | 0.84 | 0.60 | |
| KW | 8 | 20 | 22 | 22 | 22 | 22 | 21 | 22 | 22 | 22 | 22 | 20 | |
|
350 |
L/min | 256 | 209 | 178 | 124 | 87 | 71 | 44 | 36 | 24 | 20 | 18 | 13 |
| MP/h | 15.3 | 12.5 | 10.6 | 7.43 | 5.21 | 4.25 | 2.63 | 2.16 | 1.44 | 1.20 | 1.08 | 0.78 | |
| KW | 10 | 25 | 28 | 30 | 28 | 28 | 26 | 29 | 29 | 28 | 29 | 26 | |
|
400 |
L/min | 293 | 238 | 203 | 141 | 100 | 82 | 51 | 41 | 27 | 23 | ||
| M3/h | 17.5 | 14.2 | 2.1 | 8.44 | 5.99 | 4.91 | 3.05 | 2.46 | 1.62 | 1.38 | |||
| KW | 12 | 29 | 32 | 34 | 32 | 33 | 30 | 33 | 32 | 32 | |||
|
450 |
L/min | 330 | 268 | 229 | 159 | 112 | 92 | 57 | 46 | 31 | |||
| MP/h | 19.7 | 16.0 | 13.7 | 9.52 | 6.71 | 5.51 | 3.41 | 2.75 | 1.80 | ||||
| KW | 13 | 32 | 37 | 38 | 36 | 37 | 34 | 37 | 37 | ||||
※ Quando você quiser selecionar um tipo de bomba recíproca de alta pressão com uma certa taxa de fluxo e pressão e bomba de alta pressão para meio especial,Por favor, adquira o seu mais recente desenho geral e desenho da fundação da nossa fábrica.
Bomba de pistão de alta pressão Vantagens:
A caixa de cartuchos de alumínio sólido e ferro fundido garante estabilidade e amortecimento de vibrações.
O eixo de válvula e os rolamentos cônicos de grande porte, juntamente com o condutor de rolamento simples, funcionam todos em óleo.
Um êmbolo de cerâmica sólida, e um émbolo de dupla vedação com retorno de vazamento.
Todas as juntas em mangas de vedação para garantir um centro preciso e uma fácil substituição.
Válvulas de sucção e descarga de fácil acesso com partes de desgaste idênticas.
